Giới thiệu sản phẩm

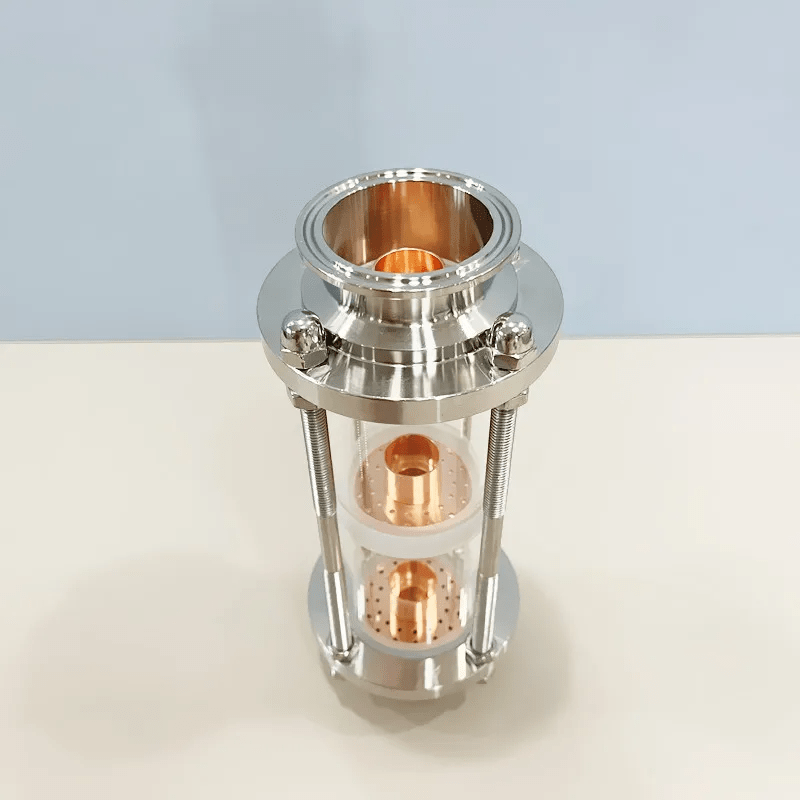

Cột chưng cất kính 3 tầng Ø2 inch (3 Floors 2″ Distillation Lens Column) là thiết bị quan trọng trong hệ thống chưng cất phân đoạn dùng để tách và tinh luyện các chất bay hơi. Thiết bị được thiết kế với ống kính borosilicate chịu nhiệt, bộ đĩa sủi bọt bằng đồng (Copper Bubble Plate Set) và kết nối Tri-Clamp bằng inox 304, giúp nâng cao hiệu suất chưng cất và cho phép người vận hành quan sát trực tiếp quá trình hoạt động bên trong cột.

Thiết kế Sight Glass Bubble Plate Column cho phép quá trình bay hơi và ngưng tụ lặp lại nhiều lần qua từng tầng, từ đó tăng độ tinh khiết của sản phẩm chưng cất.

Sản phẩm phù hợp sử dụng trong:

hệ thống chưng cất rượu thủ công (Homebrew Distillation)
chưng cất tinh dầu
thiết bị chưng cất thí nghiệm
hệ thống chưng cất dung môi và ethanol

Nguyên lý hoạt động

Cột chưng cất hoạt động dựa trên nguyên lý chưng cất phân đoạn (Fractional Distillation).

Quá trình vận hành diễn ra như sau:

Hỗn hợp chất lỏng được đun nóng trong nồi chưng cất.
Các thành phần dễ bay hơi bốc hơi và đi lên cột chưng cất.
Khi hơi đi qua đĩa sủi bọt (Bubble Plate), hơi sẽ tạo bọt trong lớp chất lỏng trên đĩa.
Một phần hơi ngưng tụ và quay trở lại tầng dưới, phần hơi nhẹ hơn tiếp tục bay lên tầng trên.
Quá trình bay hơi – ngưng tụ lặp lại nhiều lần qua các tầng.

Mỗi tầng của cột hoạt động giống như một bước chưng cất riêng, giúp tách các thành phần theo nhiệt độ sôi và làm tăng độ tinh khiết của sản phẩm.

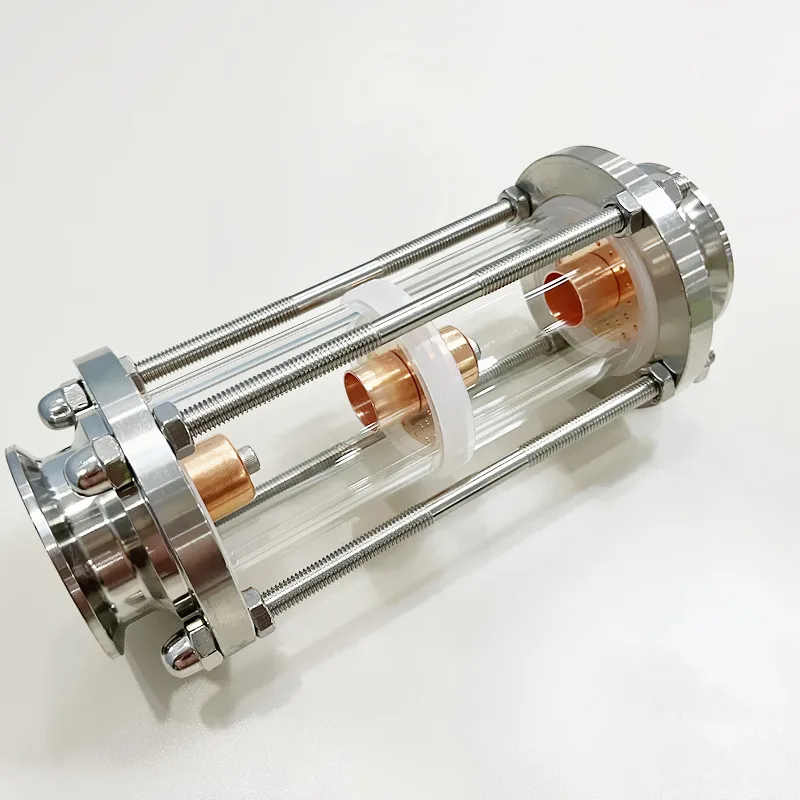

Cấu tạo cột chưng cất kính 3 tầng

Cột chưng cất được thiết kế dạng module lắp ghép bằng Tri-Clamp, giúp tháo lắp và vệ sinh dễ dàng.

1. Ống kính borosilicate chịu nhiệt

Vật liệu: Borosilicate glass
Đường kính ngoài: 60 mm
Đường kính trong: 50 mm
Chiều cao mỗi đoạn kính: 75 mm
Số lượng: 2 chiếc

Ống kính cho phép quan sát trực tiếp quá trình sủi bọt và mức chất lỏng trong từng tầng của cột chưng cất.

2. Bộ đĩa sủi bọt bằng đồng (Copper Bubble Plate Set)

Mỗi bộ gồm:

1 đĩa đồng
1 bubble cap bằng đồng

Số lượng: 3 bộ

Chức năng:

tạo bọt khi hơi đi qua
tăng diện tích tiếp xúc giữa hơi và chất lỏng
nâng cao hiệu quả phân tách trong quá trình chưng cất

3. Thanh ren inox SS304 kèm đai ốc

Vật liệu: Thép không gỉ SS304
Số lượng: 4 bộ

Thanh ren dùng để liên kết và cố định các tầng kính của cột chưng cất.

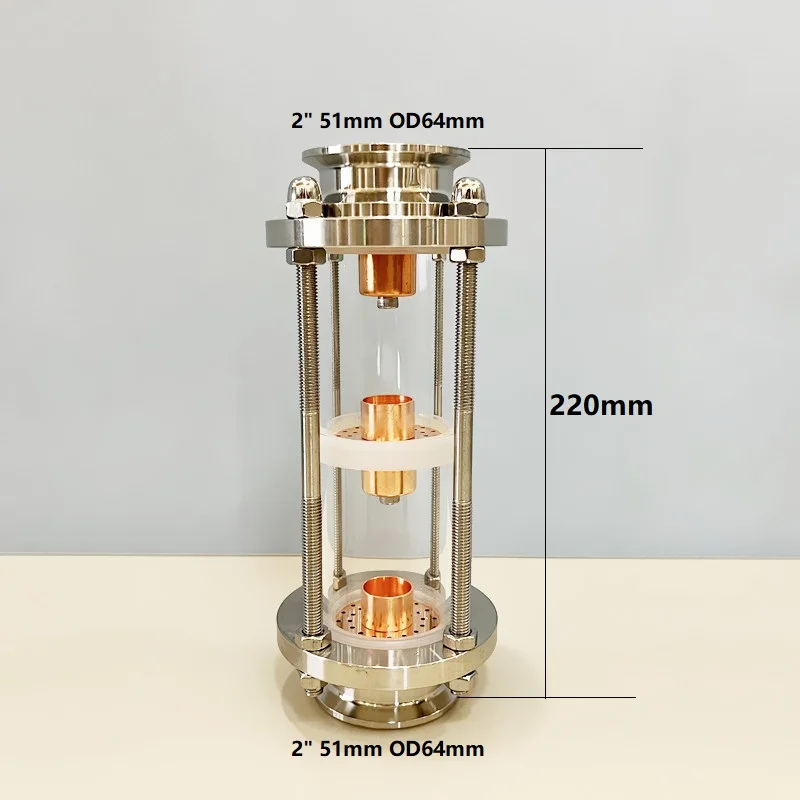

4. Mặt bích Tri-Clamp inox

Kích thước: 2 inch
Đường kính ống: 51 mm
Đường kính ngoài mặt bích: 64 mm
Vật liệu: Inox SS304
Số lượng: 2 chiếc

Cho phép kết nối nhanh với nồi chưng cất, bộ ngưng tụ hoặc các thiết bị khác trong hệ thống.

5. Gioăng silicone chuyên dụng

Loại: Special Silicone Gasket
Số lượng: 3 chiếc

Gioăng được thiết kế cho đĩa bubble plate, giúp đảm bảo độ kín hơi và khả năng chịu nhiệt cao.

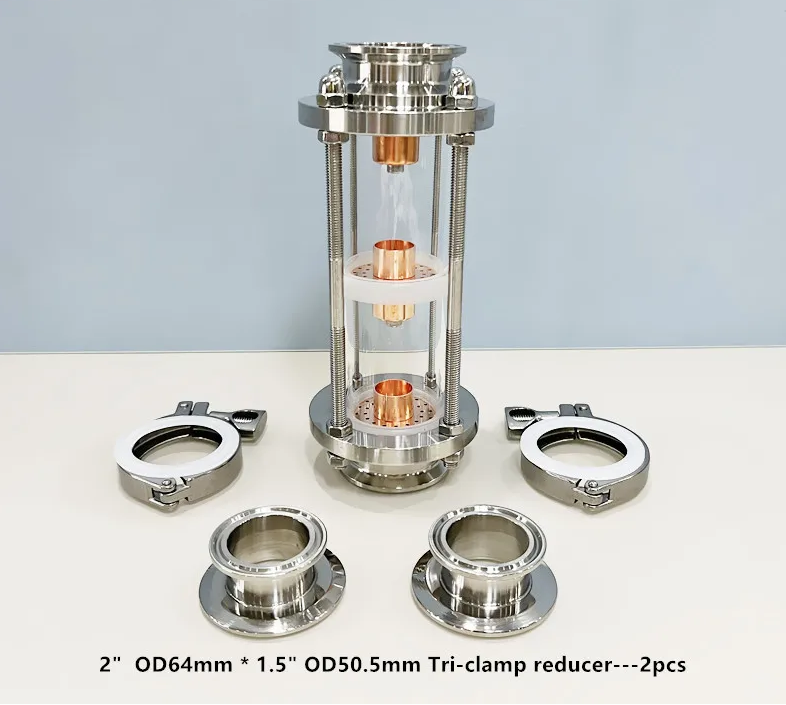

6. Cút giảm Tri-Clamp

Kích thước: 2″ (OD 64 mm) → 1.5″ (OD 50.5 mm)
Số lượng: 2 chiếc

Reducer giúp kết nối cột chưng cất 2 inch với hệ thống 1.5 inch.

7. Kẹp Tri-Clamp kèm gioăng silicone

Kích thước: 2 inch
Số lượng: 2 bộ

Dùng để cố định các module trong hệ thống chưng cất.

Thông số kỹ thuật

Loại thiết bị: Bubble Plate Sight Glass Distillation Column
Số tầng: 3 tầng
Đường kính cột: 2 inch
Vật liệu chính: Stainless Steel 304
Đĩa: Copper Bubble Plate
Ống kính: Borosilicate Glass
Kết nối: Tri-Clamp
Gioăng: Silicone chịu nhiệt

Ưu điểm của cột chưng cất kính Bubble Plate

✔ Tăng hiệu suất phân tách trong quá trình chưng cất
✔ Quan sát trực tiếp quá trình vận hành
✔ Thiết kế module dễ tháo lắp và vệ sinh
✔ Kết nối tiêu chuẩn Tri-Clamp phổ biến
✔ Vật liệu inox 304 và kính borosilicate bền bỉ

Ứng dụng

Thiết bị được sử dụng trong:

hệ thống chưng cất rượu thủ công
chưng cất tinh dầu
thí nghiệm hóa học
chưng cất dung môi
chưng cất ethanol
