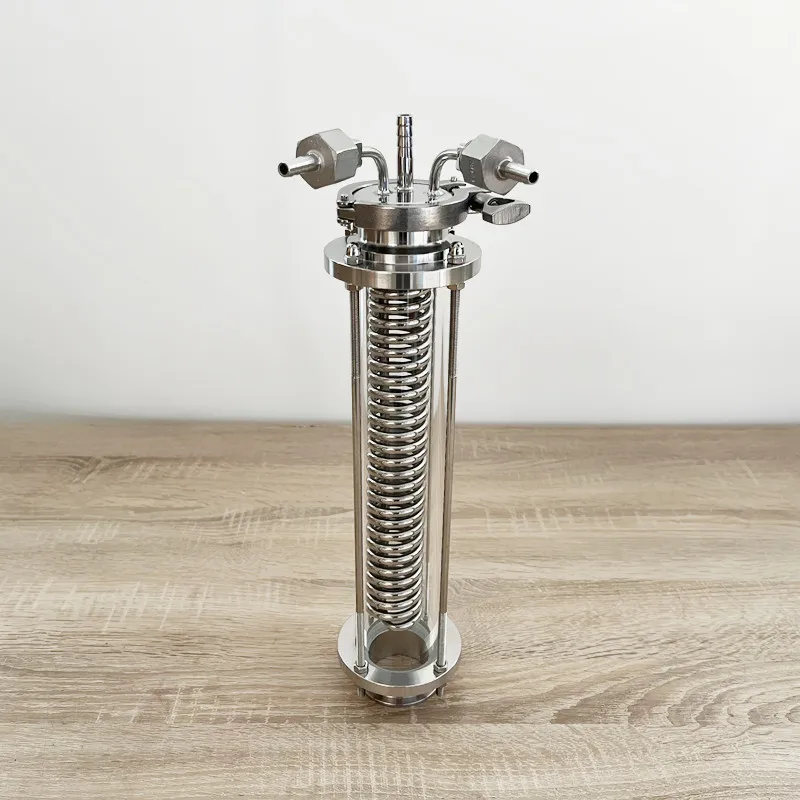

1. Giới thiệu bộ ngưng tụ hồi lưu Dimroth
Bộ ngưng tụ hồi lưu Dimroth đường kính ngoài 64 mm (kết nối 2 inch) kèm kính quan sát là thiết bị trao đổi nhiệt được sử dụng phổ biến trong các hệ thống chưng cất và thiết bị tách – tinh chế hóa chất.
Thiết bị được thiết kế với ống xoắn làm mát kiểu Dimroth đặt bên trong thân ngưng tụ, giúp tăng diện tích bề mặt trao đổi nhiệt giữa hơi nóng và môi chất làm mát. Nhờ đó, hiệu quả ngưng tụ hơi trong quá trình vận hành được cải thiện rõ rệt.
Toàn bộ thân thiết bị được chế tạo từ thép không gỉ 304, có các đặc tính:
Chống ăn mòn tốt trong môi trường hóa chất
Độ bền cơ học cao
Làm việc ổn định trong môi trường nhiệt độ và áp suất của hệ thống chưng cất
Bộ ngưng tụ được tích hợp kính quan sát đường kính 2 inch, cho phép người vận hành theo dõi trực tiếp quá trình chuyển pha của hơi và dòng chất lỏng hồi lưu trong cột chưng cất.

The revitalized art gallery is set to redefine cultural landscape.

2. Chức năng của bộ ngưng tụ trong hệ thống chưng cất
Trong hệ thống chưng cất, bộ ngưng tụ hồi lưu Dimroth đảm nhiệm các chức năng quan trọng sau:
Ngưng tụ hơi
Hơi nóng từ đỉnh cột chưng cất được làm lạnh và chuyển từ trạng thái hơi sang trạng thái lỏng thông qua quá trình trao đổi nhiệt với nước làm mát.
Tạo dòng hồi lưu
Một phần chất lỏng sau khi ngưng tụ sẽ chảy ngược trở lại cột chưng cất. Dòng hồi lưu này giúp tăng số lần tiếp xúc giữa pha hơi và pha lỏng, từ đó nâng cao hiệu quả phân tách.
Ổn định nhiệt độ hệ thống
Bộ ngưng tụ giúp kiểm soát lượng hơi và nhiệt độ tại đỉnh cột, góp phần duy trì quá trình chưng cất diễn ra ổn định.
Giám sát quá trình vận hành
Thông qua kính quan sát, người vận hành có thể theo dõi trực tiếp quá trình ngưng tụ và dòng hồi lưu bên trong hệ thống.

3. Nguyên lý hoạt động của bộ ngưng tụ Dimroth

Bước 1 – Gia nhiệt dung dịch

Dung dịch trong nồi chưng được gia nhiệt để tạo hơi bay lên cột chưng cất.

Bước 2 – Hơi đi vào bộ ngưng tụ

Hơi nóng di chuyển lên đỉnh cột và đi vào bộ ngưng tụ.

Bước 3 – Tuần hoàn nước làm mát

Nước làm mát được dẫn qua ống xoắn bên trong thiết bị.

Bước 4 – Trao đổi nhiệt

Nhiệt từ hơi nóng được truyền sang nước làm mát thông qua bề mặt ống xoắn.

Bước 5 – Hơi chuyển thành chất lỏng

Khi nhiệt độ giảm xuống dưới nhiệt độ ngưng tụ, hơi sẽ chuyển thành các giọt chất lỏng.

Bước 6 – Hình thành dòng hồi lưu

Một phần chất lỏng chảy ngược xuống cột chưng cất dưới tác dụng của trọng lực, tạo thành dòng hồi lưu giúp nâng cao hiệu quả phân tách.

4. Đặc điểm kỹ thuật nổi bật

Bộ ngưng tụ hồi lưu Dimroth có nhiều ưu điểm về thiết kế và vận hành:

Phù hợp cho cả hệ thống công nghiệp và thiết bị phòng thí nghiệm

Thiết kế ống xoắn giúp tăng diện tích trao đổi nhiệt

Hiệu suất ngưng tụ cao trong hệ thống chưng cất hồi lưu

Kết nối kẹp nhanh tiêu chuẩn 2 inch, dễ lắp đặt và tháo rời

Tích hợp kính quan sát giúp theo dõi quá trình vận hành

Vật liệu inox 304 chống ăn mòn và chịu nhiệt tốt

6. Thông số phụ kiện và kết nối

Áp suất làm việc: dưới 850 kPa
Đường kính trong của ống: 20 mm
Kiểu ren: ren ngoài
Kiểu đầu nối: đầu lục giác
Phương pháp chế tạo: đúc
Mã sản phẩm: PF02105
Vật liệu: thép không gỉ
Xuất xứ: Trung Quốc

7. Cấu hình sản phẩm

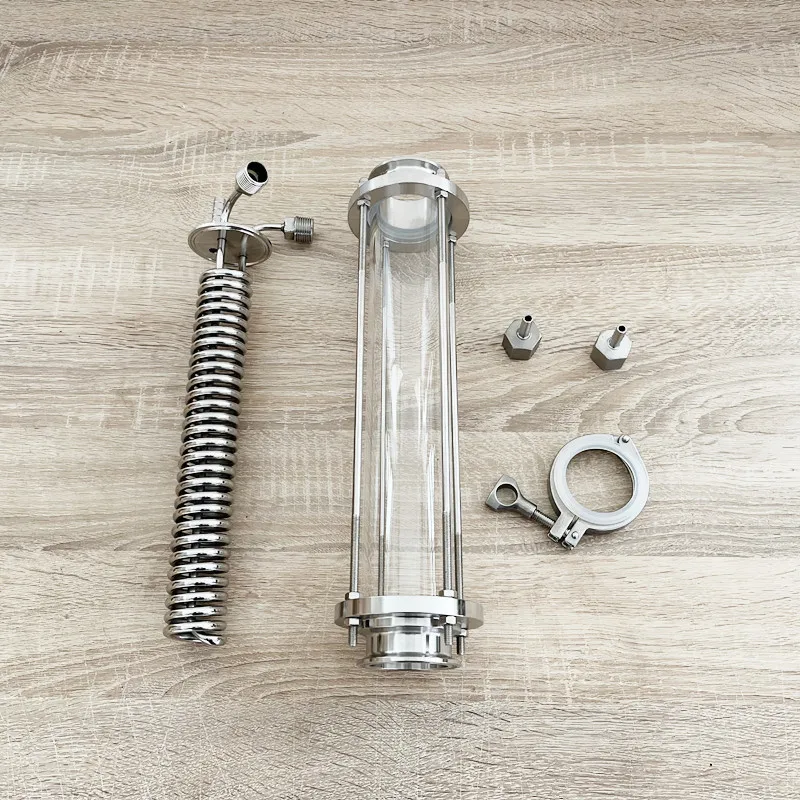

Bộ sản phẩm bao gồm các thành phần sau:

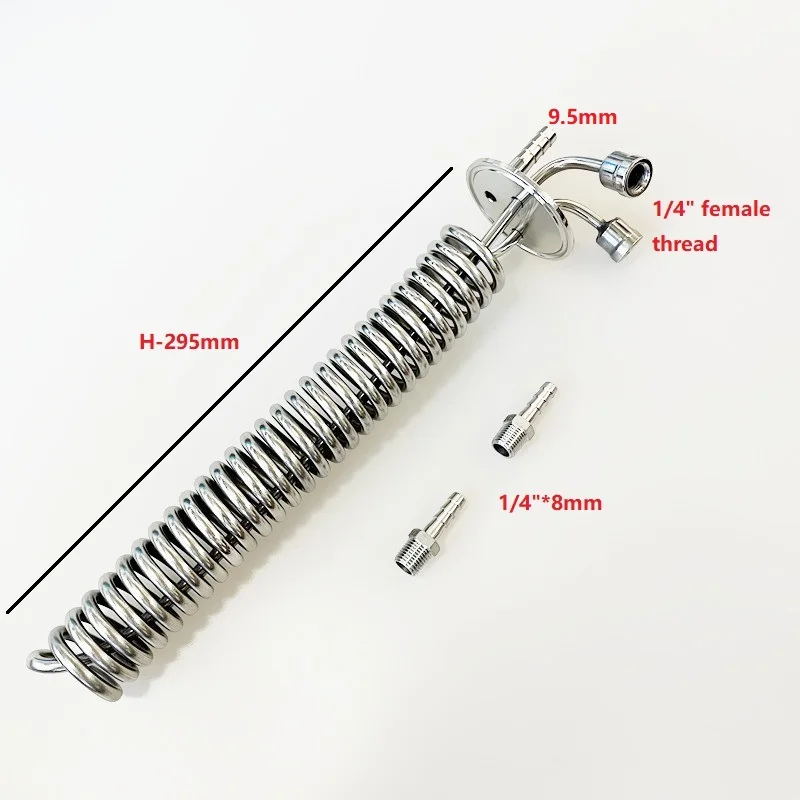

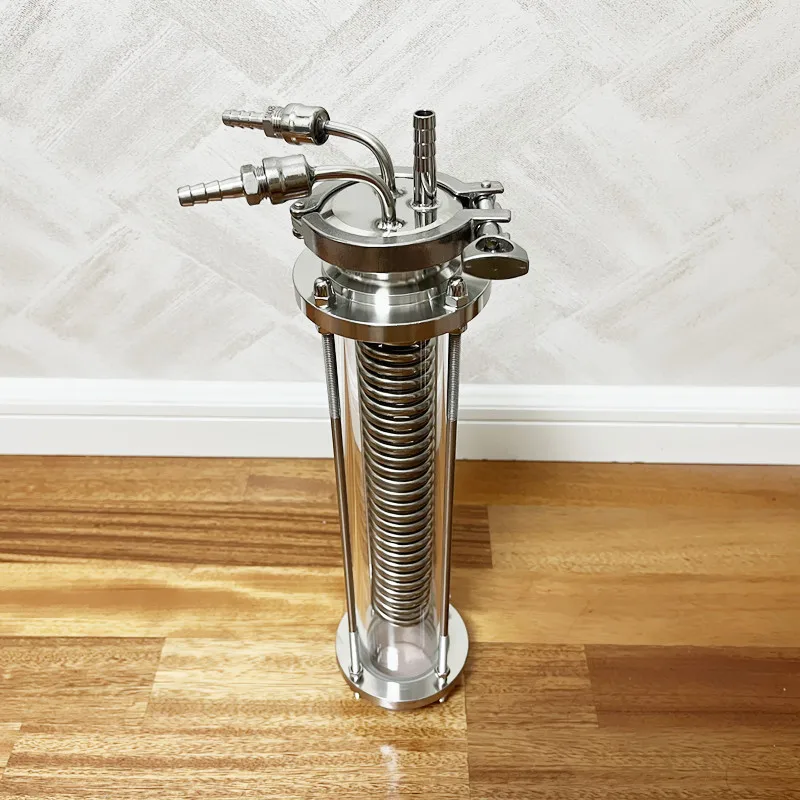

1. Bộ làm mát Dimroth kết nối 2 inch

Đường kính ngoài: 64 mm
Chiều cao: 295 mm
Kết nối nước làm mát:
- ren trong 1/4 inch
  hoặc
- ren ngoài 1/2 inch

Số lượng: 1 chiếc

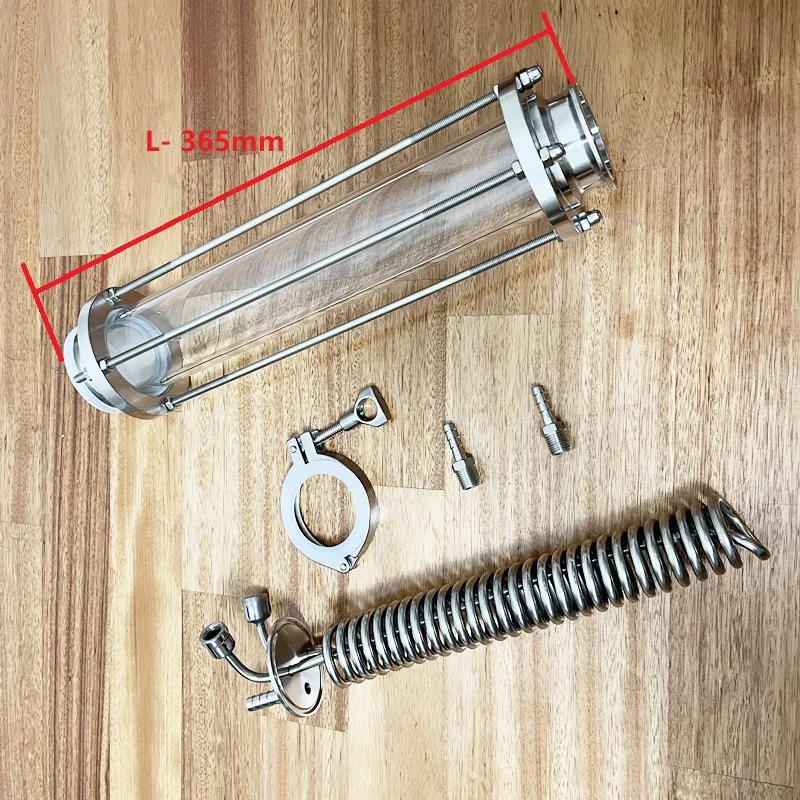

2. Kính quan sát

Đường kính: 2 inch
Chiều cao: 365 mm

Số lượng: 1 chiếc

3. Kẹp kết nối

Kẹp nhanh 2 inch
Kèm gioăng silicone

Số lượng: 1 bộ

4. Đầu nối ống nước làm mát

Ren ngoài 1/4 inch × đầu nối ống Ø8 mm
hoặc
Ren trong 1/2 inch × đầu nối ống Ø9,5 mm

8. Ứng dụng của thiết bị

Bộ ngưng tụ hồi lưu Dimroth được sử dụng trong nhiều lĩnh vực:

Hệ thống chưng cất rượu và ethanol
Thiết bị chưng cất dung môi hóa học
Hệ thống tách và tinh chế hóa chất
Thiết bị chưng cất tinh dầu
Thiết bị phản ứng hồi lưu trong phòng thí nghiệm

9. Ưu điểm của bộ ngưng tụ hồi lưu Dimroth

Hiệu suất trao đổi nhiệt cao
Tăng hiệu quả hồi lưu trong cột chưng cất
Hoạt động ổn định và đáng tin cậy
Dễ lắp đặt và vệ sinh
Độ bền cao, tuổi thọ sử dụng lâu dài
